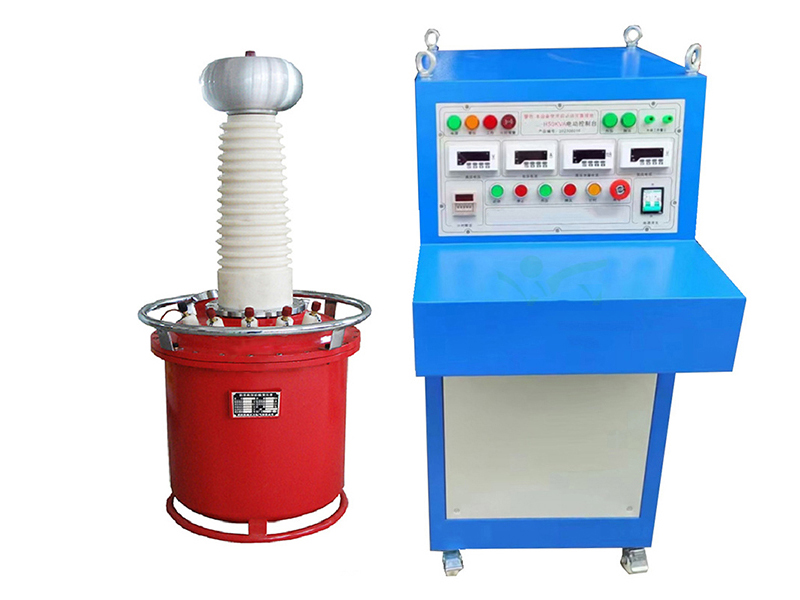

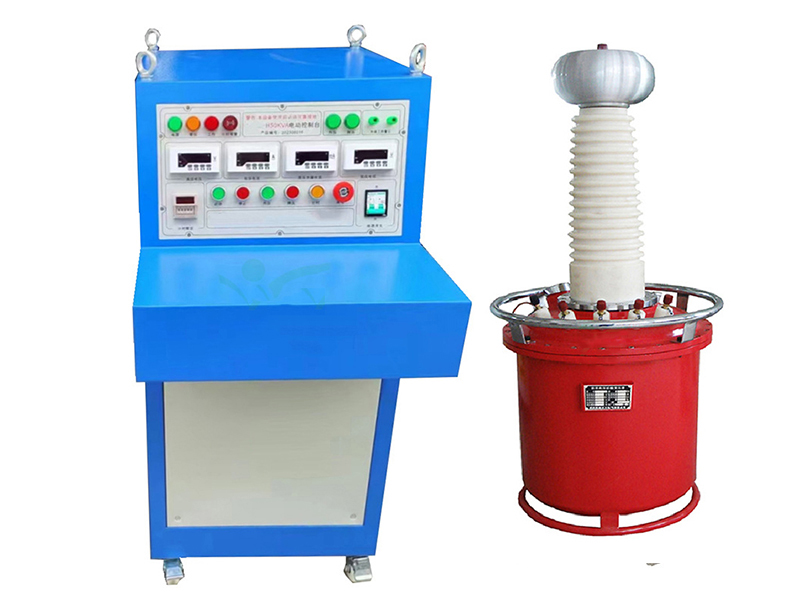

氣體試驗變壓器概述：

充氣式試驗變壓器，又稱輕型變壓器，是電力設備檢測及預防性試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料、新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

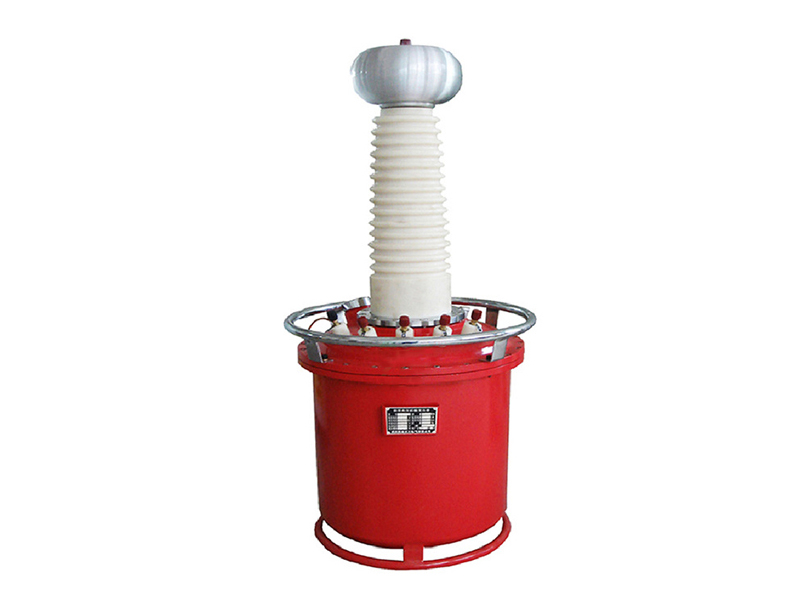

氣體試驗變壓器結構：

1、其產品設計構思、材質選擇及工藝流程新，因此不僅體積小、重量輕、外形美，而且各項技術指標都達到了<>標準要求。
采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是圓柱形，內充入SF6氣體。
2、變壓器一般是交流輸出，如需直流輸出，將外置的高壓整流硅堆裝在高壓輸出端即可（訂貨時另配）。

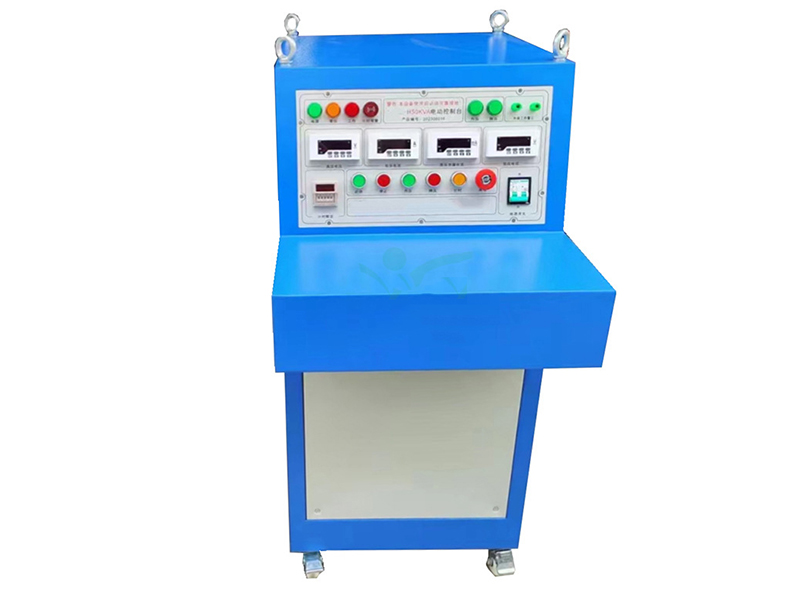

控制臺概述

操作臺（或稱控制臺）是高壓試驗變壓器的配套設備。與試驗變壓器一起作耐壓和泄漏試驗。本產品符合電力行業標準:DL/T848.2-2004。

控制臺主要特點

本系列產品具有外形美觀、體積小、重量輕、操作簡單、使用維修方便等特點。
本系列操作臺是由接觸式調壓器及控制、保護、測量、信號電路組成。通過接入220V/380V工頻電源，調節調壓器的輸出電壓（即試驗變壓器的輸入電壓）取得所需要的試驗高電壓（被試品的耐壓值）。
