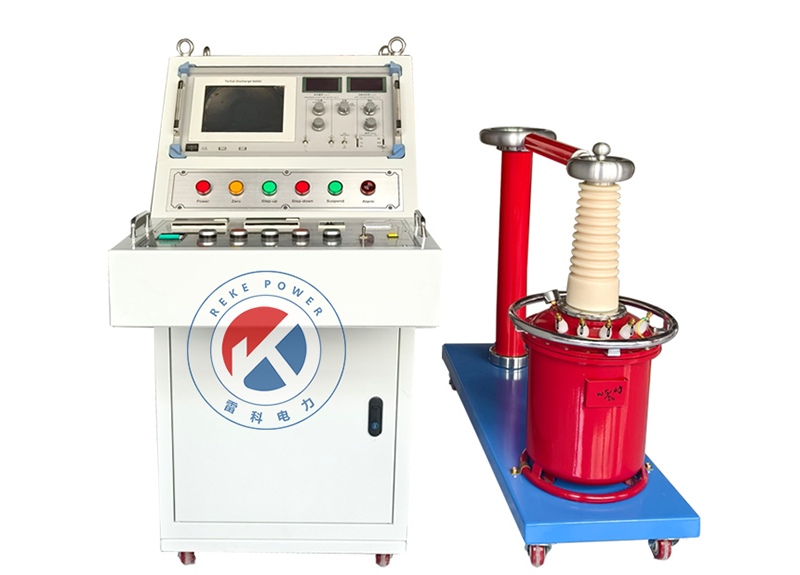

工頻無局放耐壓試驗裝置廣泛應用于電力設備制造、運行維護及高壓試驗室進行無局放耐壓試驗。

工頻無局放耐壓試驗裝置由以下核心部件組成：
電動控制臺：集成調壓器、電壓/電流表、過流保護電路，用于精確控制試驗電壓。
無局放升壓變壓器：采用SF6氣體絕緣，重量輕、局放量低（≤5pC），提供純凈高壓輸出。
耦合電容器（KDOF-50kV）：用于提取局放信號，分壓測量高壓端局放量。
保護電阻（KDBR-50kV）：限制短路電流，保護設備和試品。
隔離濾波器：抑制電源雜波，確保試驗環境無干擾。
用途：主要用于電力設備（如GIS、電纜、變壓器）的工頻耐壓試驗及局部放電檢測，符合《電氣設備預防性試驗規程》要求，適用于實驗室及現場高壓試驗。

交流耐壓試驗接線方法：
進行交流耐壓試驗時，需按以下步驟接線：
將控制臺的輸出端與試驗變壓器初級繞組連接。
試驗變壓器高壓輸出端接至保護電阻，再連接至試品高壓端。
試品低壓端及變壓器外殼可靠接地。
耦合電容器并聯在試品高壓端與地之間，其輸出端通過屏蔽電纜接至局放儀輸入單元。
所有接地線應分別連接至同一接地網，避免共地干擾。
接線完成后，需檢查所有連接點是否牢固，接地是否良好，確保試驗安全可靠。

注意事項：
所有接地線需獨立連接，避免共地干擾。
高壓引線需懸空固定，防止對地放電。
試驗區域設置圍欄并懸掛“高壓危險”警示牌。


設備安裝
1. 控制臺安裝
將控制臺放置在平穩、干燥、便于操作的位置。
連接電源線，確保接地可靠。
檢查控制臺內部接線是否松動，保險管是否完好。

2. 試驗變壓器安裝
將變壓器放置在絕緣支架上，確保穩固。
連接控制臺輸出至變壓器初級繞組。
檢查SF6氣體壓力，若低于0.15MPa需補氣（補氣方法見說明書）。
變壓器外殼及高壓尾端接地。

3. 耦合電容器與保護電阻安裝
將保護電阻串聯在變壓器高壓輸出與試品之間。
耦合電容器并聯在試品高壓端與地之間，均壓環安裝牢固。
電容器輸出端通過屏蔽線接至局放儀。

4. 接地系統安裝
所有接地線應分別引至同一接地極，接地電阻應小于4Ω。
接地線截面積不小于4mm²，連接點應牢固、無銹蝕。
